[가상면접 사례로 배우는 대규모 시스템 설계 기초2] 8장.분산 이메일 서비스

지메일, 아웃룩 또는 야후 메일같은 대규모 분산 이메일 서비스 설계



1단계 : 문제 이해 및 설계 범위 확정

---

기능 요구사항

• 이메일 발송/수신 + 첨부파일
  • SMTP, POP, IMAP 등의 프로토콜과 서비스 제공자 전용 프로토콜 사용
• 모든 이메일 가져오기
• 읽음 여부에 따른 이메일 필터링
• 제목, 발신인, 메일 내용에 따른 검색 기능
• 스팸 및 바이러스 방지 기능



개략적인 규모 측정

• 10억 명의 사용자
• 한 사람이 하루에 보내는 이메일 수는 10건, 이메일 전송 QPS = 10의 9승 * 10 / 10의 5승 = 100,000 이다.
• 한 사람이 하루에 수신하는 이메일 수는 평균 40건, 하나의 메타데이터는 50MB라고 가정 (이때 첨부파일은 미포함)
• 메타데이터는 데이터베이스에 저장한다고 가정. 1년간 10억명 사용자 * 하루 40건 이메일 * 365 * 50KB = 730PB
• 첨부파일 포함하는 이메일의 비율은 20프로이며, 첨부파일 평균 크기는 500KB라고 가정, 1년간 저장 용량은 10억명 사용자 * 하루 40개 이메일 * 365일 * 20% * 500KB = 1,460PB



2단계 : 개략적 설계안 제시 및 동의 구하기

---

이메일101

이메일 프로토콜

1. SMTP (Simple Mail Transfer Protocol)

• 역할: 메일을 보낼 때 사용하는 프로토콜
• 흐름:
  클라이언트(메일 앱) → 메일 서버 → 상대방 메일 서버
• 특징:
  • 발신 전용
  • POP/IMAP과 함께 사용됨 (SMTP만으로는 수신 불가)
• 대표 포트: 25, 465(SSL), 587(TLS)

---

2. POP (Post Office Protocol)

• 역할: 메일을 받을 때 사용하는 프로토콜
• 흐름:
  메일 서버 → 클라이언트(PC/앱)
• 특징:
  • 기본적으로 서버에서 메일을 내려받으면 서버에는 삭제됨
  • 단일 기기 사용에 적합
  • 설정에 따라 “서버에 복사본 남기기” 가능
• 대표 포트: 110, 995(SSL)

---

3. IMAP (Internet Message Access Protocol)

• 역할: 메일을 받고 동기화할 때 사용하는 프로토콜
• 흐름:
  메일 서버 ↔ 클라이언트(PC/앱/모바일)
• 특징:
  • 메일이 서버에 남아 있음
  • 여러 기기에서 같은 메일함을 동기화
  • 읽음/삭제/폴더 이동 등의 상태가 모든 기기에 반영됨
• 대표 포트: 143, 993(SSL)



도메인 이름 서비스 (DNS)

메일 전송 과정과 DNS의 역할

1. 내가 메일을 보냄 → 메일 클라이언트가 SMTP 서버에 전달
2. SMTP 서버는 수신자 주소(user@example.com)에서 도메인 부분(example.com) 을 확인
3. 그 도메인을 DNS에 조회해서, 메일 서버(MX 레코드) 를 찾음
4. DNS 응답으로 받은 MX 서버 주소(IP)를 통해 실제 수신 서버와 연결
5. 그 후 메일이 상대 서버에 전달됨



첨부파일

MIME (Multipurpose Internet Mail Extensions)

• 핵심 기술: 첨부파일은 사실 메일 본문 안에 포함된 텍스트 데이터임
• MIME은 텍스트가 아닌 데이터를 이메일로 전송할 수 있도록 만든 확장 규약
• 첨부파일을 → Base64 인코딩 → 문자 데이터로 변환 → 메일 본문에 삽





전통적 메일 서버

전통적 메일 서버 아키텍쳐

저장소

• 전통적 메일 서버는 이메일을 파일 시스템의 디렉터리에 저장한다.
• 파일과 디렉터리를 활용하는 방안은 사용자가 많지 않을 때는 잘 동작하나 수십억 개의 이메일을 검색하고 백업하는 목적으로 확용하기에는 어려웠다
• 이메일 양 많아지면 디스크 I/O 병목 발생하거나 서버의 파일 시스템에 보관해서 가용성과 안전성 요구사항도 만족할 수 없었다.





분산 메일 서버

분산 메일 서버 아키텍쳐

• 웹서버
  • 사용자가 이용하는 요청/응답 서비스
• 실시간 서버
  • 새로운 이메일 내역을 클라이언트에 실시간으로 전달하는 상태 유지 (stateful) 서버
  • 실시간 통신 지원 방식으로 롱 폴링(long polling)이나 웹소켓(websocket)등이 있다.
• 메타데이터 데이터베이스
  • 이메일 제목, 본문, 발신인, 수신인 목록 등의 메타데이터 저장하는 데이터베이스
• 첨부 파일 저장소
  • 아마존 S3 같은 객체 저장소 사용
  • 카산드라 같은 컬럼 기반 데이터베이스는 적합하지 않다.
    • 카산드라가 BLOB 자료형 지원 (최대 2GB) 하지만, 실질적으로 1MB 이상의 파일을 지원하지 못한다.
    • 첨부 파일 저장하면 레코드 캐시를 사용하기 어렵다. 첨부 파일이 너무 많은 메모리를 잡아먹을 것이기 때문이다.
• 분산 캐시
  • 최근에  수신된 이메일은 자주 읽을 가능성이 높으므로 클라이언트로 하여금 메모리에 캐시해 두면 시간을 많이 줄일 수 있다.
• 검색 저장소
  • 고속 테스트 검색을 지원하는 역 인덱스를 자료구조로 사용한다.

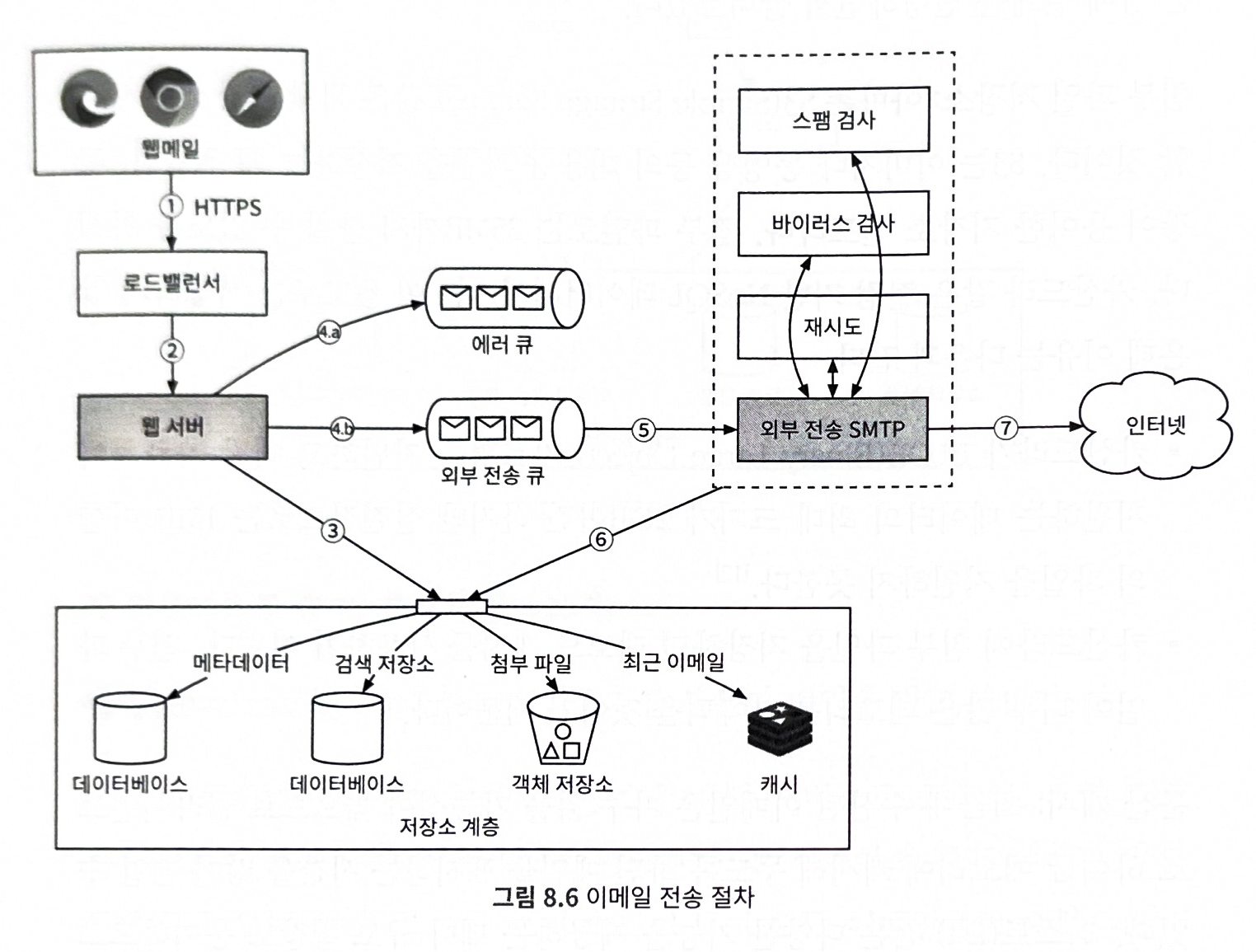

이메일 전송 절차



이메일 수신 절차

3단계 : 상세 설계

---

메타데이터 데이터베이스

이메일 메타데이터의 특징

• 이메일의 헤더는 일반적으로 작고, 빈번하게 이용된다.
• 이메일 본문의 크기는 작은 것부터 큰 것 까지 다양하지만 사용 빈도는 낮다. 일반적으로 사용자는 한 번만 읽는다.
• 이메일 가져오기, 읽은 메일로 표시 검색 등의 이메일 관력 작업은 사용자 별로 격리 수행되어야 한다.
• 데이터의 신선도는 데이터 사용 패턴에 영향을 미친다. 사용자는 보통 최근 메일만 읽고, 만들어진 지 16일 이하 데이터에 발생하는 읽기 질의 비율은 전체 질의의 82%에 달한다.
• 데이터의 높은 안정성이 보당되어야 한다.

올바른 데이터베이스의 선정

• 다음 조건을 충족해야 한다.
  • 어떤 단일 컬럼의 크기는 한 자릿수 MB 정도일 수 있다.
  • 강력한 데이터 일관성이 보장되어야 한다.
  • 디스크 I/O가 최소화되도록 설계되어야 한다.
  • 가용성이 아주 높아야 하고 일부 장애를 감내할 수 있어야 한다.
  • 증분 백업이 쉬워야 한다.
• 관계형 데이터베이스 :
  • (장점) 이메일을 효율적으로 검색할 수 있다.
  • (단점) 데이터 크기가 작을 때 적합하다.
  • (단점) BLOB 자료형을 쓰더라도 해당 컬럼의 데이터를 접근할 때마다 많은 디스크 I/O가 발생한다.
• 분산 객체 저장소
  • 이메일 원시 데이터를 그대로 아마존 S3같은 객체 저장소에 보관하는 것이다.
  • 객체 저장소는 백업 데이터를 보관하기에는 좋지만 검색/이메일 타래 등의 기능을 구현하기에는 적합하지 않다.
• NoSQL 데이터베이스
  • 지메일은 구글 빅테이블을 저장소로 사용한다.
  • 하지만 빅테이블은 오픈 소스로 공개되어 있지 않고, 이메일 검색을 빅테이블 위에서 어떻게 구현했는지가 알려져 있지 않다.
  • 카산드라도 대형 이메일 서비스 제공 업체에서 사용한 곳이 없다.



일관성 문제

• 높은 가용성 달성하기 위해 다중화에 의존한다. 그래서 사이에 타협적인 결정을 내려야 한다.
• 이메일 시스템의 경우, 데이터의 정확성이 아주 종요하므로, 모든 메일함은 반드시 하나의 주 사본을 통해 서비스된다고 가정해야 한다.
• 장애가 발생하면 클라이언트는 다른 사본을 통해 주 사본이 복원될때까지 동기화/갱신 작업을 완료할 수 없다.
• 데이터 일관성을 위해 가용성을 희생한다.



검색

방안1) 엘라스틱서치

방안2) 맞춤형 검색 솔루션

• 메일 저장소에 추가되는 메타 데이터와 첨부 파일의 양은 페타바이트 수준이다.
• 이메일 색인 서버의 주된 병목은 보통 디스크 I/O이다.
• 색인을 구축하는 프로세스는 다량의 쓰기 연산을 발생시키므로 LSM(Long-Structured Merge) 트리 사용해 디스크에 저장되는 색인을 구조화하는 전략을 사용한다.



* LSM(Log-Structured Merge) 트리로 색인 구조화

LSM 트리는 “쓰기 먼저, 나중에 정리”하는 철학이다. 이메일처럼 지속적인 대량 쓰기가 있는 워크로드에 적합하다.

• WAL(Write-Ahead Log): 먼저 로그에 순차 기록 → 내구성 확보
• MemTable → SSTable: 메모리에서 정렬 구조로 유지 후 배경에서 순차 Flush
• Compaction: 오래된 SSTable을 병합/정리하여 읽기 성능과 공간 효율 개선
• Bloom Filter: 불필요한 디스크 조회 차단 → 랜덤 읽기 감소
• Tiered Compaction: 최근 데이터는 빠르게, 장기 데이터는 느슨하게 병합 → I/O 평탄화



4단계 : 마무리

• 결함 내성 (fault tolerance)
  • 시스템의 많은 부분에 장애가 발생할 수 있다
  • 노드 장애, 네트워크 문제, 이벤트 전달 지연 등의 문제 대처할지 살펴본다.
• 규정 준수 (compliance)
  • 전 세계 다양한 시스템과 연동해야 하고, 각 나라에는 준수해야 할 법규가 있다.
• 보안 (security)
  • 민감한 정보가 포함되어 피싱 방지, 안전 브라우싱, 사전 경고 등의 기능을 제공해야 한다.
• 최적화 (optimization)
  • 같은 이메일이 여러 수신자에게 전송되기 때문에 똑같은 첨부 파일이 그룹 이메일 객체 저장소에 여러번 저장되는 경우가 있다.
